4WS2EM6-2X/20B11XLET315K17EV-102 – Van servo điều hướng – Rexroth –Song Thành Công
| Tên thiết bị: | Directional Servo Valve 4WS2EM6 – Van servo điều hướng 4WS2EM6 |
| Mã đặt hàng: | 4WS2EM6-2X/5B11XLET315K17EV-102 PN: R901506730 |
| 4WS2EM6-2X/20B11XLET315K17EV-102 PN: R901467629 | |
| Nhà sản xuất: | Rexroth Germany |
| Nhà cung cấp: | Song Thành Công |
Đặc tính và ứng dụng
Xem thêm thông tin sản phẩm tại đây

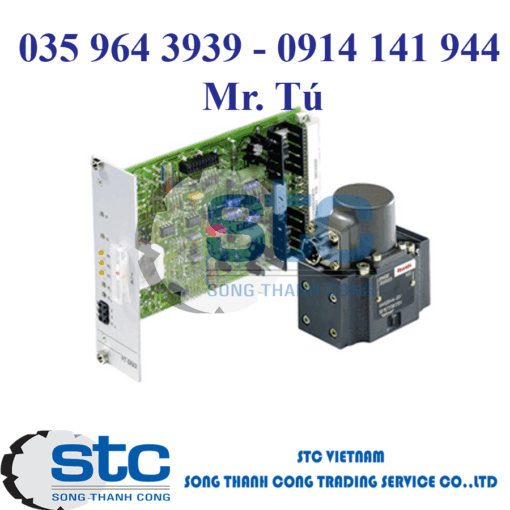

4WS2EM6 là van servo điều hướng 2 giai đoạn hoạt động bằng điện chủ yếu được sử dụng để kiểm soát vị trí, lực, áp suất hoặc vận tốc. Van được cấu tạo bằng bộ chuyển đổi cơ điện (mô-tơ &mô-men xoắn), bộ khuếch đại thủy lực (nguyên lý: tấm đệm/vòi phun) và ống điều khiển được kết nối với mô-tơ mô-men xoắn thông qua phản hồi cơ học.
- Điều khiển vị trí, lực, áp suất hoặc vận tốc.
- Van servo 2 tầng với phản hồi cơ học.
- Đầu phun giai đoạn 1 / bộ khuếch đại tấm flapper.
- Subplate mounting: Mẫu cổng theo ISO 4401.
- Động cơ điều khiển khô, không bị nhiễm bẩn các khe hở điện từ do chất lỏng thủy lực.
- Có thể được sử dụng như một phiên bản van 3 chiều.
- Phụ kiện lõi của ống spool phản hồi chống ăn mòn.
- Van và thiết bị điện điều khiển tích hợp đã được kiểm tra và điều chỉnh.
- Các khoang áp suất ở ống bọc điều khiển có đệm khe hở, do đó không làm mòn vòng đệm.
- Bộ lọc cho giai đoạn 1 có thể kết nối từ bên ngoài.
Thông số kỹ thuật chi tiết
| General | |||||||||||||||||||||||
| Type | 4WS(E)2EM | ||||||||||||||||||||||
| Size | 6 | ||||||||||||||||||||||
| Component series | 2X | ||||||||||||||||||||||
| Porting pattern | ISO 4401-03-02-0-05 | ||||||||||||||||||||||
| Installation position | any – ensure that during start-up of the system, the pilot control is supplied with sufficient pressure (≥10 bar). | ||||||||||||||||||||||
| Storage temperature range °C | -20 … +80 | ||||||||||||||||||||||
| Weight (kg) | 1.1 | ||||||||||||||||||||||
| Ambient temperature range °C | with OBE | -20 … +60 | |||||||||||||||||||||
| without OBE | -30 … +100 | ||||||||||||||||||||||
| Hydraulic | |||||||||||||||||||||||
| Type | 4WS(E)2EM | ||||||||||||||||||||||
| Maximum operating pressure | bar | 315 | |||||||||||||||||||||
| Maximum operating pressure | Anschluss A | bar | 315 | ||||||||||||||||||||
| Port B | bar | 315 | |||||||||||||||||||||
| Port P | bar | 315 | |||||||||||||||||||||
| Return flow pressure | Port T | bar | Pressure peaks < 100, static < 10 | ||||||||||||||||||||
| Rated flows qv nom at 70 bar valve pressure differential (35 bar/control edge) 1) | l/min | 2 | |||||||||||||||||||||
| Maximum control spool stroke possible 2) | % | 120 … 170 | |||||||||||||||||||||
Hydraulic fluid |
see table | ||||||||||||||||||||||
| Hydraulic fluid temperature range | °C | -30 … +80 | |||||||||||||||||||||
| preferably | °C | +40 … +50 | |||||||||||||||||||||
| Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 3) | Class 18/16/13 according to ISO 4406 (c) | ||||||||||||||||||||||
| Viscosity range | mm²/s | 15 … 380 | |||||||||||||||||||||
| preferably | mm²/s | 30 … 45 | |||||||||||||||||||||
| Feedback system | mechanical | ||||||||||||||||||||||
| Hysteresis (dither-optimized) | % | ≤ 1.5 | |||||||||||||||||||||
| Range of inversion (dither-optimized) | % | ≤ 0.2 | |||||||||||||||||||||
Response sensitivity (dither-optimized) |
% | ≤ 0.2 | |||||||||||||||||||||
| Pressure amplification with 1 % control spool stroke change (from the hydraulic zero point) 4) | % | ≥ 50 | |||||||||||||||||||||
| Zero adjustment flow over the entire operating pressure range 5) | % | ≤ 3 | |||||||||||||||||||||
Zero shift upon change
of |
|||||||||||||||||||||||
| Operating pressure 80 … 120 % of pP | %/100 bar | ≤ 2 | |||||||||||||||||||||
| Return flow pressure 0 … 10 % of pP | %/bar | ≤ 1 | |||||||||||||||||||||
| Electrical | |||||||||||||||||||||||
| Type | 4WS(E)2EM | ||||||||||||||||||||||
| Size | 6 | ||||||||||||||||||||||
| Protection class according to EN 60529 | IP65 (If a suitable and a correctly mounted mating connector are used.) | ||||||||||||||||||||||
| Type of signal | analog | ||||||||||||||||||||||
| Inductivity 1) | Serial connection H | 1 | |||||||||||||||||||||
| Parallel connection H | 0.25 | ||||||||||||||||||||||
Mã hàng tương đương
- 4WS2EM-6-2X/2B11ET315K17EV
- 4WS2EM-6-2X/5B11ET315K17EV
- 4WS2EM-6-2X/10B11ET315K17EV
- 4WS2EM-6-2X/15B11ET315K17EV
- 4WS2EM-6-2X/20B11ET315K17EV
- 4WSE2EM 6-2X/2B9ET315K17EV
- 4WSE2EM 6-2X/5B9ET315K17EV
- 4WSE2EM 6-2X/10B9ET315K17EV
- 4WSE2EM 6-2X/15B9ET315K17EV
- 4WSE2EM 6-2X/20B9ET315K17EV
