TRX50D-C/5P – Cảm biến siêu âm – Aichi Tokei Denki – Song Thành Công

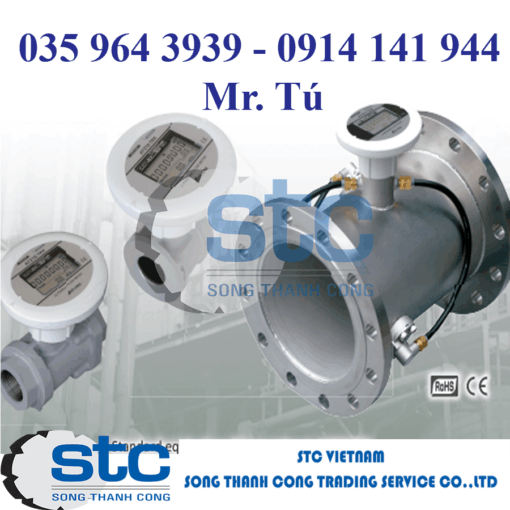

Aichi Tokei Denki Ultrasonic Flow Meters series TRX – Đồng hồ đo lưu lượng sóng siêu âm series TRX/ Lưu lượng kế siêu âm series TRX/ Thiết bị đo lưu lượng sóng siêu âm series TRX Aichi Tokei Denki

https://www.aichitokei.net/products/ultrasonic-flow-meters-for-air-trx-diameters-40a-50a-65a-and-80a/

Tên thiết bị: Ultrasonic Flow Meters series TRX – Đồng hồ đo lưu lượng sóng siêu âm series TRX/ Lưu lượng kế siêu âm series TRX/ Thiết bị đo lưu lượng sóng siêu âm series TRX
Mã đặt hàng: TRX40D-C/5P; TRX50D-C/5P; TRX65D-C/5P; TRX80D-C/5P; TRX40B-C/5P; TRX50B-C/5P; TRX65B-C/5P; TRX80B-C/5P
Nhà sản xuất: Aichi Tokei Denki / Japan
Nhà cung cấp : Song Thành Công , Đại lý chính thức hãng Aichi Tokei Denki tại Việt Nam, Aichi Tokei Denki Vietnam

Xem thêm thông tin sản phẩm tại đây

Đồng hồ đo lưu lượng sóng siêu âm series TRX/ Lưu lượng kế siêu âm series TRX/ Thiết bị đo lưu lượng sóng siêu âm series TRX dùng cho khí nén và nitơ (đường kính – Diameters 40A, 50A, 65A, and 80A)

Lưu lượng kế series TRX Aichi Tokei Denki là thiết bị có khả năng đo và KHÔNG làm hao hụt áp suất bằng cách sử dụng các đặc tính của sóng siêu âm. Đồng hồ đo lưu lượng được thiết kế kiên cố nhằm ứng dụng trong môi trường có bụi bẩn và sương mù, độ bền tuyệt vời so với các đồng hồ đo lưu lượng thông thường sử dụng các nguyên tắc đo khác vì nó không có bộ phận chuyển động

Thiết bị đo lưu lượng Aichi Tokei Denki cho phép tùy chọn hai loại nguồn điện: pin tích hợp có thể chạy 10 năm mà không cần kết cấu nguồn, hoặc nguồn điện bên ngoài (24 VDC)

Đặc điểm – Features

Kiểm tra và đo lường lưu lượng khí gas bằng sóng siêu âm
Nắm bắt lưu lượng nitơ được tinh chế và sử dụng trong nhà máy. (Có thể áp dụng cho quá trình xử lý dầu nhờn)

Thông số kĩ thuật – Specifications

Model	Thông số nguồn điện bên ngoài (external power)	TRX40D-C/5P	TRX50D-C/5P	TRX65D-C/5P	TRX80D-C/5P
	Thông số pin tích hợp (Built-in battery)	TRX40B-C/5P	TRX50B-C/5P	TRX65B-C/5P	TRX80B-C/5P
Đường kính (đường kính định mức)		40A	50A	65A	80A
Bộ nguồn	Thông số nguồn điện bên ngoài (external power)	24 VDC ± 10%; năng lượng tiêu thụ: 1.1 W hoặc ít hơn
	Thông số pin tích hợp (Built-in battery)	Pin Lithium tuổi thọ pin khoảng 10 năm (dưới nhiệt độ môi trường 20 ° C)
Loại khí đo		Loại khí (chủ yếu là khí trong nhà máy) hoặc nitơ * Vui lòng chọn khi đặt hàng
Nhiệt độ và độ ẩm		– 10 to 60°C and 90% RH or less
Áp suất vận hành		Less than 0 to 1 MPa (Gauge pressure)
Phạm vi lưu lượng dòng chảy (lưu lượng thực tế)		±1.3～80m3/h	±2.5～150m3/h	±4～240m3/h	±5～300m3/h
Độ chính xác phép đo dòng chảy	±2%RS	±8～80m3/h	±15～150m3/h	±24～240m3/h	±30～300m3/h
	±5%RS	±1.3～8m3/h	±2.5～15m3/h	±4～24m3/h	±5～30m3/h
Low flow rate cut-off		±0.2m3/h	±0.4m3/h	±0.5m3/h	±0.8m3/h
Độ chính xác của chuyển đổi bình thường		± 2.5% (at 500 kPa and 25°C)
Màn hình (bấm nút công tắc)	Model	LCD 7 segments (màn hình hiển thị thông số và cảnh báo)
	*Màn hình chính 2**	[Chế độ hiển thị lưu lượng chuyển tiếp] Tốc độ dòng chảy tích lũy: 00000000.0 (Nm3/h) in 9 digits Tốc độ dòng chảy hành trình: 0000000.0 (Nm3/h) in 8 digits Tốc độ dòng chảy tức thời: 00000.00 (NL/min) in 7 digits
		[Chế độ hiển thị dòng chảy chuyển tiếp và đảo ngược] Tốc độ dòng chảy tích lũy: 00000000.0 (Nm3/h) in 9 digits Tốc độ dòng chảy hành trình: -0000000.0 (Nm3/h) in 8 digits Tốc độ dòng chảy tức thời: 00000.00 (NL/min) in 7 digits
	Màn hình phụ	Tốc độ dòng chảy tức thời: 000.00 (Nm 3/h, less than 200 Nm3/h) in 5 digits 0000.0 (Nm 3/h, 200 Nm3/h or more and less than 2000 Nm3/h) in 4 and 1/2 digits 00000 (Nm 3/h, 2000 Nm3/h or more) in 5 digits [200 A × 10]
		Áp suất: 0000.0 kPa in 5 digits Nhiệt độ: 00.0°C in 3 digits
Đầu ra	Current output	4 to 20 mA (± 0.5% FS); Điện trở tải: 400 Ω or less; Upper output current: 22 mA Chọn đầu ra từ tốc độ dòng chảy tức thời, áp suất và nhiệt độ bằng cách nhấn nút. Nguồn cấp (24 VDC ± 10%) là cần thiết nếu khách hàng sử dụng đồng hồ loại tích hợp pin. *1
		Dải đầu ra (4 to 20 mA): Tốc độ dòng chảy tức thời 0 to ☐☐☐☐ Nm3/h (Chế độ hiển thị lưu lượng chuyển tiếp) – ☐☐☐☐ to ☐☐☐☐ Nm3/h (Chế độ hiển thị dòng chảy thuận nghịch) ☐☐☐☐ là các giá trị được thiết lập trên nút
		Áp suất: 0 to 1000 kPa Nhiệt độ: -10 to 60°C
	Contact output	Hai hệ thống đầu ra có rãnh hở Tải tối đa: 24 VDC, 10 mA; Tần số tối đa: 10 Hz; chế độ vận hành: 35% to 65%
		Đầu ra 1: Unit pulse (Forward flow) Đầu ra 2: Unit pulse (Reverse flow) Cảnh báo giới hạn tốc độ dòng chảy trên và dưới; chọn đầu ra bức điện
		Pulse output units: 100 NL/P or 1000 NL/P
Phương thức kết nối		Wafers (Fixed by JIS 10 K flanges)
Hướng lắp đặt		Hướng nằm ngang (LCD display to be placed upward), hoặc hướng dọc
Vật liệu tiếp xúc trực tiếp với khí gas		Hợp kim nhôm, PPS, cao su fluorosilicone, ect.
Khối lượng	Thông số nguồn điện bên ngoài (external power)	1.0kg	1.2kg	1.4kg	1.7kg
	Thông số pin tích hợp (Built-in battery)	1.1kg	1.3kg	1.6kg	1.8kg
Vị trí lắp đặt		Trong nhà hoặc ngoài trời (The safety class IP64 qualified)
Nhiệt độ bảo quản		-20 to 70°C; No condensing
Chứng chỉ- quy định tuân thủ		CE marking compliant (EN 61000- 6-2:2005 and EN 61000- 6-4: 2007)

* 1: Trong cài đặt đo lưu lượng thực tế, các thông số của màn hình hiển thị tốc độ dòng tích lũy, tốc độ dòng tức thời và đầu ra xung khác nhau.

* 2: Khi mà hình hiển thị lưu lượng tức thời (NL / phút), màn hình chính (tốc độ dòng tích lũy), màn hình phụ (tốc độ dòng tức thời [Nm3 / h]), áp suất (kPa) và nhiệt độ (° C) sẽ không hiển thị. * Điều kiện đường ống: 20D trở lên ở thượng nguồn và 5D hoặc cao hơn ở hạ nguồn đối với dòng 25A / 32A. (Khi sử dụng ở chế độ hiển thị ngược xuôi, 20D trở lên ở cả hai mặt.) 10D trở lên ở chế độ ngược dòng và 5D trở lên ở chế độ xuôi dòng đối với các kiểu máy 40A trở lên. (Khi sử dụng ở chế độ hiển thị tiến và lùi, 10D hoặc cao hơn ở cả hai mặt.)

Biểu đồ chuyển đổi giữa tốc độ dòng chảy thực tế và bình thường – Conversion chart between actual and normal flow rates

Conversion conditions		40A		50A		65A		80A
Temperature (°C)	Gauge pressure (MPa)	Minimum	Maximum	Minimum	Maximum	Minimum	Maximum	Minimum	Maximum
Temperature (°C)	Actual flow rate (m3/h)	1.3	80	2.5	150	4	240	5	300
20	0.7(Nm3/h)	9.6	590	18	1100	30	1770	37	2210
30	0.5(Nm3/h)	7.0	430	13	800	21	1280	27	1600
30	0.7(Nm3/h)	9.3	570	18	1070	29	1710	36	2140
