FDM08 EYC Vietnam

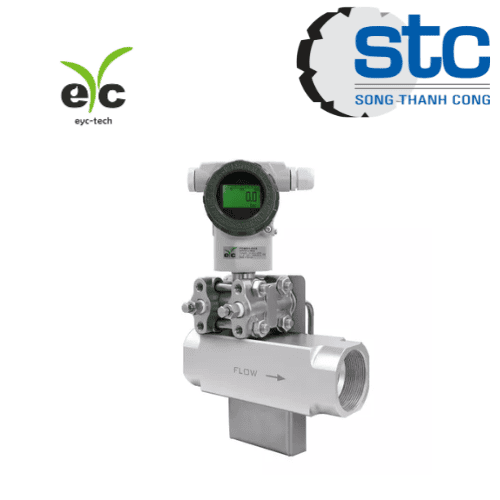

FDM08 EYC – Máy phát lưu lượng khí kiểu Venturi

FDM08 EYC là máy phát lưu lượng khí dạng Venturi Inline Type Air Flow Transmitter được thiết kế để đo lưu lượng và vận tốc dòng khí trong đường ống. Thiết bị sử dụng cảm biến chênh áp (Differential Pressure Sensor) kết hợp nguyên lý Venturi để xác định lưu lượng khí.

FDM08 phù hợp với nhiều ứng dụng công nghiệp như hệ thống khí nén, đường ống khí, hệ thống lò hơi, khí công nghiệp và hệ thống sục khí xử lý nước.

Theo thông tin từ EYC-Tech, FDM08 có tín hiệu ngõ ra 4–20 mA, độ chính xác ±2% F.S., nguồn cấp 24 VDC ±10%, cấp bảo vệ IP65 và hỗ trợ các kích thước đường ống DN25, DN40, DN50, DN80 và DN100 ở phiên bản hiện hành.

FDM08 EYC là gì?

FDM08 EYC là thiết bị đo lưu lượng khí dạng lắp trực tiếp trên đường ống (Inline). Khác với một số cảm biến lưu lượng nhiệt sử dụng phần tử gia nhiệt để xác định dòng khí, FDM08 sử dụng nguyên lý chênh áp Venturi.

Khi khí đi qua phần thu hẹp của ống Venturi, vận tốc dòng khí tăng lên đồng thời áp suất giảm xuống. Sự chênh lệch áp suất giữa các vị trí trong ống được cảm biến chênh áp ghi nhận và sử dụng để xác định vận tốc/lưu lượng khí.

Thiết kế này giúp FDM08 có thể sử dụng trong những môi trường có khí ẩm, khí bẩn hoặc chứa bụi, bởi bên trong đường ống không có các linh kiện điện tử hoặc bộ phận chuyển động trực tiếp nằm trong dòng khí. EYC-Tech cũng giới thiệu FDM08 cho các ứng dụng khí ẩm, khí ô nhiễm và môi trường có bụi.

Nguyên lý hoạt động của FDM08 EYC

Nguyên lý hoạt động của FDM08 dựa trên hiệu ứng Venturi và phương pháp đo chênh áp.

Quá trình đo có thể hiểu đơn giản như sau:

Dòng khí → Ống Venturi → Tạo chênh lệch áp suất → Cảm biến chênh áp → Tín hiệu 4–20 mA → Bộ điều khiển/PLC

Khi dòng khí đi qua đoạn thu hẹp của ống Venturi:

1. Diện tích tiết diện dòng chảy giảm.
2. Vận tốc dòng khí tăng.
3. Áp suất tĩnh giảm.
4. Tạo ra sự chênh lệch áp suất giữa các vị trí đo.
5. Cảm biến chênh áp bên trong FDM08 phát hiện sự thay đổi áp suất.
6. Thiết bị chuyển đổi kết quả đo thành tín hiệu analog 4–20 mA để truyền về PLC, bộ điều khiển hoặc hệ thống giám sát.

FDM08 có thể kết hợp với DPM04 Flow Totalizer để chuyển kết quả chênh áp thành giá trị vận tốc/lưu lượng và theo dõi cả lưu lượng tức thời lẫn lưu lượng tích lũy.

Ưu điểm nổi bật của FDM08 EYC

Đo lưu lượng bằng nguyên lý Venturi

Thiết kế Venturi giúp FDM08 đo lưu lượng khí ổn định và giảm tổn thất áp suất trên đường ống.

Độ chính xác cao

FDM08 có độ chính xác khoảng ±2% F.S., phù hợp với nhiều ứng dụng giám sát và quản lý lưu lượng khí công nghiệp.

Phù hợp với khí ẩm và khí bẩn

FDM08 được thiết kế để có thể sử dụng với khí thông thường, hơi, khí ô nhiễm và khí có độ ẩm cao. Đây là một ưu điểm đáng chú ý khi sử dụng trong hệ thống khí nén hoặc các quy trình công nghiệp.

Không có bộ phận chuyển động trong đường ống

Thiết kế không sử dụng các bộ phận chuyển động hoặc linh kiện điện tử nằm trực tiếp trong đường ống, giúp tăng độ ổn định trong quá trình vận hành lâu dài.

Yêu cầu đoạn ống thẳng tương đối ngắn

So với các thiết bị tiết lưu tiêu chuẩn, FDM08 yêu cầu đoạn ống thẳng phía trước khoảng 2,5D và phía sau khoảng 2D, giúp thuận tiện hơn khi lắp đặt trong không gian hạn chế.

Thông số kỹ thuật FDM08 EYC

Các thông số trên được tổng hợp từ thông tin kỹ thuật FDM08 hiện hành của EYC-Tech.

Dải đo lưu lượng FDM08

Dải lưu lượng phụ thuộc vào kích thước đường ống và điều kiện môi trường. Tài liệu của EYC-Tech công bố các giá trị tham khảo cho phiên bản FDM08 trước đó gồm:

• DN25: khoảng 200 Nm³/h
• DN40: khoảng 330 Nm³/h
• DN50: khoảng 500 Nm³/h

Ở phiên bản catalogue hiện hành, EYC-Tech mở rộng lựa chọn kích thước lên DN25 / DN40 / DN50 / DN80 / DN100 và yêu cầu lựa chọn dải đo theo bảng lưu lượng tham chiếu và điều kiện môi trường.

Do đó, khi đặt hàng FDM08 EYC, khách hàng nên cung cấp kích thước đường ống, loại khí, áp suất, nhiệt độ và lưu lượng yêu cầu để lựa chọn cấu hình phù hợp.

Ứng dụng của FDM08 EYC

FDM08 được sử dụng trong nhiều hệ thống cần giám sát lưu lượng khí:

• Hệ thống khí nén
• Đường ống khí compressed air
• Hệ thống máy nén khí
• Giám sát khí sau máy nén
• Hệ thống lò hơi
• Đường ống khí công nghiệp
• Hệ thống đốt và kiểm soát quá trình cháy
• Hệ thống xử lý nước
• Hệ thống sục khí/aeration
• Đo khí có độ ẩm cao
• Đo khí có chứa bụi hoặc chất ô nhiễm

EYC-Tech đặc biệt đề cập đến ứng dụng FDM08 trong compressed air systems, boiler systems, industrial process gases và water treatment aeration systems.

FDM08 EYC trong hệ thống khí nén

Trong hệ thống khí nén, FDM08 có thể được lắp đặt trên đường ống để theo dõi lượng khí sử dụng.

Ví dụ:

Máy nén khí → Bình tích áp → Bộ lọc → FDM08 → Máy sấy khí/thiết bị sử dụng khí

Đặc biệt, FDM08 có khả năng làm việc với khí có độ ẩm cao nên có thể được sử dụng ở những vị trí mà khí chưa được xử lý hoàn toàn. EYC-Tech đưa ra ví dụ về việc sử dụng FDM08 tại đầu ra máy nén khí để theo dõi lưu lượng khí trước máy sấy.

Việc đo lưu lượng giúp doanh nghiệp:

• Theo dõi mức tiêu thụ khí nén.
• Phát hiện bất thường trong hệ thống.
• Quản lý năng lượng.
• Kiểm tra hiệu suất máy nén.
• Phát hiện tình trạng sử dụng khí không hợp lý.
• Hỗ trợ tối ưu hóa hệ thống khí nén.

So sánh FDM08 với cảm biến lưu lượng nhiệt

FDM08 sử dụng phương pháp đo chênh áp Venturi, trong khi nhiều dòng cảm biến lưu lượng khí khác của EYC sử dụng nguyên lý thermal mass flow.

Điểm đáng chú ý của FDM08 là không cần đặt phần tử cảm biến điện tử trực tiếp vào dòng khí. Vì vậy thiết bị phù hợp với những ứng dụng mà môi chất có thể chứa hơi ẩm, bụi hoặc chất ô nhiễm.

Đây là một lựa chọn đáng cân nhắc khi hệ thống yêu cầu thiết bị đo lưu lượng khí có thiết kế đơn giản, ổn định và dễ tích hợp với hệ thống điều khiển thông qua tín hiệu 4–20 mA.

Lắp đặt FDM08 EYC

FDM08 được thiết kế dạng inline, lắp trực tiếp trên đường ống thông qua kết nối ren G.

Khi lắp đặt cần lưu ý:

• Xác định đúng kích thước đường ống.
• Xác định đúng hướng dòng khí.
• Đảm bảo đoạn ống thẳng phía trước và sau thiết bị.
• Đảm bảo nguồn cấp 24 VDC phù hợp.
• Kết nối đúng cực tín hiệu 4–20 mA.
• Kiểm tra áp suất và nhiệt độ môi chất trước khi vận hành.
• Lựa chọn đúng dải đo theo điều kiện thực tế.

EYC-Tech khuyến nghị đoạn ống thẳng khoảng 2,5D phía trước và 2D phía sau trong cấu hình ứng dụng phù hợp.

Vì sao nên chọn FDM08 EYC?

FDM08 EYC là giải pháp phù hợp cho các hệ thống cần đo và giám sát lưu lượng khí trong đường ống với các ưu điểm:

• Thiết kế Venturi inline.
• Cảm biến chênh áp ổn định.
• Độ chính xác ±2% F.S.
• Ngõ ra tiêu chuẩn 4–20 mA.
• Nguồn 24 VDC.
• IP65.
• Hỗ trợ nhiều kích thước đường ống.
• Có thể sử dụng với khí ẩm và khí ô nhiễm.
• Không có bộ phận chuyển động bên trong đường ống.
• Tổn thất áp suất thấp.
• Có thể kết hợp DPM04 để hiển thị và tính toán lưu lượng tức thời/tích lũy.

Song Thành Công cung cấp FDM08 EYC tại Việt Nam

Công ty Song Thành Công cung cấp các thiết bị đo lưu lượng, cảm biến lưu lượng và thiết bị đo lường EYC-Tech tại Việt Nam.

Nếu quý khách đang tìm kiếm:

FDM08 EYC Vietnam; FDM08 EYC Việt Nam; cảm biến lưu lượng FDM08; máy phát lưu lượng khí FDM08; EYC FDM08; EYC-Tech FDM08; FDM08 Venturi; FDM08 Air Flow Transmitter; FDM08 Differential Pressure Sensor

hãy liên hệ Song Thành Công để được tư vấn cấu hình, thông số kỹ thuật và báo giá theo nhu cầu thực tế.

Thông tin liên hệ:

CÔNG TY SONG THÀNH CÔNG

📞 Điện thoại/Zalo: 0345926244
📧 Email: luyen@songthanhcong.com

Quý khách vui lòng cung cấp model FDM08, kích thước đường ống, lưu lượng cần đo, áp suất và nhiệt độ môi chất để Song Thành Công tư vấn cấu hình phù hợp.
