IS 208MM/4NO-1E5-S12 Leuze Vietnam

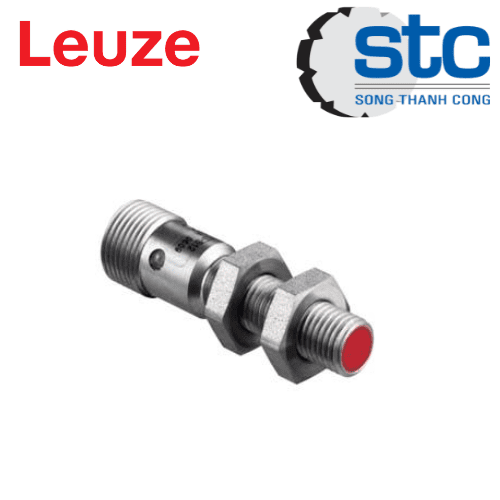

Cảm biến tiệm cận cảm ứng IS 208MM/4NO-1E5-S12 Leuze

IS 208MM/4NO-1E5-S12 Leuze là cảm biến tiệm cận cảm ứng thuộc dòng IS 208 của Leuze, được thiết kế để phát hiện các vật thể kim loại trong các hệ thống tự động hóa công nghiệp. Model có mã sản phẩm 50109641, kiểu dáng hình trụ, vỏ bằng thép không gỉ V2A và thiết kế lắp đặt âm/flush (embedded), phù hợp cho những vị trí có không gian lắp đặt hạn chế.

Cảm biến sử dụng ngõ ra transistor PNP, thường mở NO, nguồn cấp 10…30 VDC, khoảng cách hoạt động 0…1,2 mm, khoảng cách giới hạn điển hình 1,5 mm và tần số chuyển mạch lên đến 5.000 Hz. Thiết bị được trang bị bảo vệ ngắn mạch, bảo vệ đảo cực và bảo vệ cảm ứng, giúp tăng độ tin cậy khi sử dụng trong hệ thống điều khiển công nghiệp.

Thông số kỹ thuật IS 208MM/4NO-1E5-S12

Các thông số trên được tổng hợp từ dữ liệu kỹ thuật hiện hành của Leuze cho mã 50109641.

Đặc điểm nổi bật của IS 208MM/4NO-1E5-S12 Leuze

1. Khoảng cách phát hiện 1,5 mm

IS 208MM/4NO-1E5-S12 có khoảng cách giới hạn điển hình Sn = 1,5 mm, trong khi khoảng cách hoạt động được công bố là 0…1,2 mm. Đây là khoảng cách phù hợp cho các ứng dụng cần phát hiện vật thể kim loại ở cự ly gần và yêu cầu vị trí cảm biến nhỏ gọn.

2. Ngõ ra PNP – thường mở NO

Model sử dụng transistor PNP với nguyên lý chuyển mạch NO (Normally Open – thường mở). Khi vật thể kim loại đi vào vùng cảm biến, cảm biến sẽ tạo tín hiệu đầu ra để đưa về PLC, bộ điều khiển hoặc các thiết bị tự động hóa khác.

Dòng chuyển mạch tối đa của ngõ ra là 200 mA, điện áp dạng DC và sụt áp tối đa ≤ 2 V.

3. Tần số chuyển mạch cao

Với tần số chuyển mạch lên đến 5 kHz, IS 208MM/4NO-1E5-S12 có khả năng đáp ứng các ứng dụng cần phát hiện vật thể với tốc độ tương đối cao trên máy móc và dây chuyền tự động hóa.

4. Thiết kế nhỏ gọn, chắc chắn

Cảm biến có dạng hình trụ với kích thước Ø12 x 45 mm, ren lắp M8 x 1 mm và vỏ bằng thép không gỉ V2A. Thiết kế này giúp cảm biến có độ bền cơ học tốt và thuận tiện khi lắp đặt trên máy móc công nghiệp.

5. Kết nối M12 4 chân

IS 208MM/4NO-1E5-S12 sử dụng đầu nối M12 đực 4 chân, mã hóa A (A-coded). Kết nối dạng connector giúp thuận tiện cho việc lắp đặt, thay thế và bảo trì cảm biến trong hệ thống.

6. Bảo vệ IP67

Cảm biến đạt IP67, có khả năng chống bụi và bảo vệ khi tiếp xúc với nước trong điều kiện được quy định bởi cấp bảo vệ này. Nhiệt độ môi trường vận hành của thiết bị nằm trong khoảng -25…+70 °C.

7. Có nhiều mạch bảo vệ

Model được tích hợp các chức năng:

• Bảo vệ đảo cực.
• Bảo vệ ngắn mạch.
• Bảo vệ cảm ứng.

Những tính năng này giúp giảm nguy cơ hư hỏng cảm biến trong quá trình đấu nối và vận hành hệ thống điều khiển.

Nguyên lý hoạt động của cảm biến IS 208MM/4NO-1E5-S12

IS 208MM/4NO-1E5-S12 là cảm biến tiệm cận cảm ứng, hoạt động dựa trên sự thay đổi của trường điện từ khi một vật thể kim loại tiến vào vùng cảm biến.

Có thể hiểu đơn giản theo trình tự:

Nguồn 10…30 VDC → mạch tạo trường điện từ → vật thể kim loại đi vào vùng cảm biến → thay đổi trường điện từ → mạch điện tử nhận biết → ngõ ra PNP chuyển trạng thái → PLC nhận tín hiệu.

Ví dụ, khi một chi tiết bằng thép đi ngang qua đầu cảm biến trong phạm vi phát hiện, IS 208MM/4NO-1E5-S12 sẽ nhận biết chi tiết này và đưa tín hiệu PNP về PLC. PLC có thể sử dụng tín hiệu đó để đếm sản phẩm, xác định vị trí, điều khiển xy lanh hoặc thực hiện các bước tiếp theo của chu trình máy.

Ứng dụng của IS 208MM/4NO-1E5-S12 Leuze

IS 208MM/4NO-1E5-S12 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, chẳng hạn:

• Phát hiện vị trí của chi tiết kim loại.
• Xác định vị trí cuối hành trình của cơ cấu máy.
• Đếm sản phẩm kim loại trên dây chuyền.
• Phát hiện bánh răng, trục hoặc chi tiết cơ khí.
• Giám sát vị trí cơ cấu chuyển động.
• Phát hiện trạng thái đóng/mở của cơ cấu máy.
• Làm tín hiệu đầu vào cho PLC.
• Máy đóng gói và máy sản xuất tự động.
• Máy gia công cơ khí.
• Dây chuyền lắp ráp tự động.
• Hệ thống băng tải.
• Robot và hệ thống điều khiển máy.

Ưu điểm khi sử dụng IS 208MM/4NO-1E5-S12

Một số ưu điểm đáng chú ý của model: IS 208MM/4NO-1E5-S12

Thiết kế nhỏ gọn: kích thước Ø12 x 45 mm, phù hợp với các vị trí lắp đặt hạn chế.

Vỏ thép không gỉ: sử dụng vật liệu V2A, phù hợp cho môi trường công nghiệp.

Ngõ ra PNP NO: dễ dàng tích hợp với nhiều hệ thống điều khiển PLC sử dụng tín hiệu DC.

Tần số chuyển mạch 5 kHz: đáp ứng tốt các ứng dụng phát hiện nhanh.

IP67: phù hợp với nhiều môi trường công nghiệp có bụi hoặc hơi ẩm.

Bảo vệ điện: tích hợp bảo vệ đảo cực, ngắn mạch và cảm ứng.

Kết nối M12: thuận tiện cho việc lắp đặt và bảo trì.

IS 208MM/4NO-1E5-S12 phù hợp với hệ thống PLC như thế nào?

Trong một hệ thống tự động hóa, cảm biến có thể đóng vai trò là thiết bị đầu vào cho PLC.

Ví dụ:

Chi tiết kim loại → IS 208MM/4NO-1E5-S12 → tín hiệu PNP → ngõ vào PLC → chương trình PLC xử lý → điều khiển motor/van/xylanh/robot.

Khi cảm biến phát hiện chi tiết kim loại, ngõ ra PNP thay đổi trạng thái. PLC nhận tín hiệu này và thực hiện chương trình đã được lập trình, chẳng hạn như dừng băng tải, kích hoạt xy lanh, đếm sản phẩm hoặc xác nhận vị trí.

Mua IS 208MM/4NO-1E5-S12 Leuze chính hãng tại Việt Nam

Song Thành Công (STC) cung cấp các sản phẩm cảm biến, thiết bị tự động hóa và thiết bị công nghiệp Leuze tại Việt Nam.

Model IS 208MM/4NO-1E5-S12 – Part No. 50109641 là lựa chọn phù hợp cho các hệ thống cần cảm biến tiệm cận cảm ứng nhỏ gọn, ngõ ra PNP NO, khoảng cách phát hiện 1,5 mm, kết nối M12 4-pin và cấp bảo vệ IP67.

Quý khách có nhu cầu báo giá IS 208MM/4NO-1E5-S12 Leuze, tư vấn lựa chọn cảm biến hoặc kiểm tra model thay thế, vui lòng liên hệ:
