LS 495S Heidenhain – Bộ mã hóa tuyến tính chính xác cao cho máy CNC

LS 495S Bộ mã hóa tuyến tính Heidenhain Vietnam

Giới thiệu thương hiệu Heidenhain

Heidenhain là thương hiệu hàng đầu đến từ Đức chuyên sản xuất các thiết bị đo lường chính xác như bộ mã hóa (encoder), hệ thống đo tuyến tính (linear scale), cảm biến và điều khiển số. Với hơn 130 năm kinh nghiệm, Heidenhain cung cấp giải pháp hiệu quả cho ngành công nghiệp chế tạo máy công cụ, điện tử, hàng không và tự động hóa chính xác.

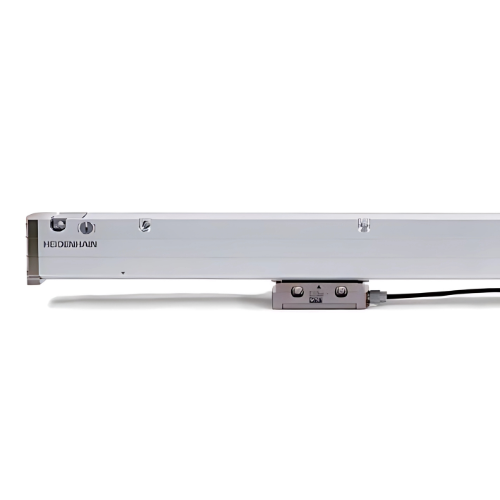

Mô tả sản phẩm LS 495S Heidenhain

LS 495S là một bộ mã hóa tuyến tính (Linear Encoder) có độ chính xác cao, chuyên dùng trong các hệ thống máy công cụ CNC, máy đo tọa độ và máy cắt chính xác. Thiết bị có khả năng đo hành trình với độ phân giải cực nhỏ, đảm bảo tín hiệu phản hồi vị trí nhanh và chính xác cho hệ thống điều khiển.

Thông số kỹ thuật:

• Model: LS 495S

• Nguyên lý hoạt động: Quang học (Optical Scanning)

• Loại tín hiệu: TTL hoặc 1Vpp (tùy theo cấu hình đầu đọc)

• Khoảng cách đo (Measuring Length): 70 mm đến 1240 mm (theo mã sản phẩm)

• Độ chính xác hệ thống: ±5 μm

• Độ phân giải: Lên đến 0.5 μm

• Tốc độ di chuyển tối đa: 120 m/phút

• Nguồn cấp: 5V DC ±5%

• Chuẩn bảo vệ: IP53 (với tấm chắn bảo vệ)

• Kiểu lắp: Gắn trực tiếp lên máy với ray trượt

• Cáp kết nối: Tùy chọn 1m, 3m, 5m hoặc dài hơn

Tìm hiểu chi tiết sản phẩm

Ứng dụng của LS 495S

• Máy công cụ CNC 3/4/5 trục: Giúp nâng cao độ chính xác trong gia công cơ khí chính xác.

• Máy EDM (cắt dây, xung điện): Cung cấp phản hồi vị trí chính xác.

• Máy đo tọa độ (CMM): Phục vụ kiểm tra đo lường với yêu cầu cao về độ chính xác.

• Máy in công nghiệp hoặc máy cắt plasma: Đảm bảo định vị chính xác và lặp lại tốt.

Ưu điểm nổi bật

• Độ chính xác cao với khả năng đo chính xác đến micromet, tăng độ tin cậy cho các quá trình cần độ lặp lại cao.

• Thiết kế nhỏ gọn, dễ dàng tích hợp với các hệ thống máy hiện có.

• Khả năng hoạt động ổn định ngay cả trong môi trường có bụi, dầu nhờn nếu sử dụng kèm tấm chắn.

• Tương thích tốt với nhiều bộ điều khiển của Siemens, Fanuc, Mitsubishi, Heidenhain, v.v.

Nhược điểm cần lưu ý

• Yêu cầu lắp đặt chính xác, nếu không dễ gây sai số do lệch quang học.

• Không phù hợp với môi trường ẩm ướt hoặc nhiều bụi nếu không sử dụng tấm che hoặc khung bảo vệ.

• Cáp kết nối dễ bị nhiễu nếu đi cùng nguồn cao tần – cần đi cáp riêng.

Các model liên quan của Heidenhain

• LS 487C – Encoder tuyến tính nhỏ gọn, phù hợp cho các máy CNC mini

• LC 183 – Encoder kín, chịu được môi trường khắc nghiệt hơn

• LF 185 – Phiên bản độ phân giải cao hơn, cho máy đo và máy in chính xác

• ECN 1313 – Encoder quay tích hợp Absolute cho trục servo

• ROD 426 – Bộ mã hóa quay Incremental phổ biến trong các trục chính
