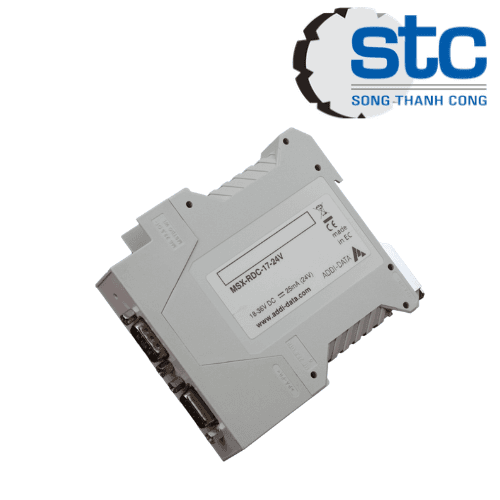

MSX-RDC-17 ADDI-DATA – Bộ chuyển đổi Resolver sang tín hiệu Digital
MSX-RDC-17 ADDI-DATA là bộ chuyển đổi tín hiệu Resolver sang tín hiệu encoder số gia (Incremental Encoder) của hãng ADDI-DATA, thuộc nhóm thiết bị chuyển đổi tín hiệu công nghiệp. Thiết bị tiếp nhận tín hiệu vị trí góc từ resolver và chuyển đổi thành tín hiệu số vi sai RS-422 gồm các kênh A, B và Index. Sản phẩm hỗ trợ nhiều mức độ phân giải, phù hợp với hệ thống đo lường vị trí, điều khiển chuyển động và tự động hóa công nghiệp. <Cite refs={[“turn787949search0″,”turn787949search3”]}/>
1. Đặc điểm nổi bật MSX-RDC-17 ADDI-DATA
- Chuyển đổi Resolver sang Incremental Encoder: Giúp thiết bị điều khiển nhận tín hiệu vị trí từ resolver dưới dạng xung số.
- Nhiều mức độ phân giải: Hỗ trợ 10-bit, 12-bit, 14-bit và 16-bit.
- Ngõ ra vi sai RS-422: Bao gồm các tín hiệu A+, A−, B+, B−, Index+ và Index−.
- Tần số resolver có thể lập trình: Từ 2 kHz đến 20 kHz, với bước điều chỉnh 250 Hz.
- Kết nối D-Sub 9 chân: Đầu vào resolver sử dụng D-Sub 9 chân cái; đầu ra incremental sử dụng D-Sub 9 chân đực.
- Có nút Reset: Hỗ trợ khởi tạo lại thiết bị khi cần thiết.
- Nguồn cấp 5 V: Phiên bản MSX-RDC-17 tiêu chuẩn sử dụng nguồn điện áp thấp 5 VDC. <Cite refs={[“turn787949search0″,”turn787949search3”]}/>
2. Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | MSX-RDC-17 |
| Thương hiệu | ADDI-DATA |
| Loại thiết bị | Resolver-to-Digital Converter |
| Chức năng | Chuyển đổi tín hiệu resolver thành tín hiệu encoder số gia |
| Nguồn cấp danh định | 5 VDC |
| Dải điện áp nguồn | +4,9 đến +5,25 V |
| Dòng tiêu thụ tham khảo | 135 mA tại 100 vòng/s, độ phân giải 16-bit |
| Tần số resolver | 2–20 kHz |
| Bước điều chỉnh tần số | 250 Hz |
| Ngõ ra MSX-RDC-17 | A+, A−, B+, B−, Index+, Index− |
| Kiểu tín hiệu đầu ra | Vi sai RS-422 |
| Độ phân giải | 10-bit / 12-bit / 14-bit / 16-bit |
| Kết nối đầu vào resolver | D-Sub 9 chân cái |
| Kết nối đầu ra incremental | D-Sub 9 chân đực |
| Kết nối nguồn | Cầu đấu vít 4 chân |
| Nhiệt độ hoạt động | 0 đến +60°C, có thông gió cưỡng bức |
| Nhiệt độ lưu trữ | -25 đến +70°C |
| Tín hiệu Index | Phát xung khi vị trí góc tuyệt đối đi qua 0° |
Thông số được tham khảo từ tài liệu sản phẩm chính hãng ADDI-DATA. <Cite refs={[“turn787949search0″,”turn787949search12”]}/>
3. Ứng dụng
MSX-RDC-17 ADDI-DATA phù hợp với các ứng dụng cần chuyển đổi tín hiệu vị trí từ resolver sang tín hiệu encoder số, bao gồm:
- Đo và giám sát vị trí góc của trục quay.
- Hệ thống điều khiển chuyển động và truyền động.
- Hệ thống servo sử dụng resolver.
- Máy móc tự động hóa công nghiệp.
- Thiết bị đo lường và kiểm tra.
- Hệ thống thu thập dữ liệu vị trí và bộ đếm encoder tương thích.
Lưu ý: MSX-RDC-17 phiên bản tiêu chuẩn dùng nguồn 5 V; cần phân biệt với phiên bản MSX-RDC-17_24V. Thiết bị không được sử dụng cho chức năng an toàn như dừng khẩn cấp hoặc trong môi trường có nguy cơ cháy nổ. <Cite refs={[“turn787949search0″,”turn787949search1”]}/>
4. Mua MSX-RDC-17 ADDI-DATA tại Việt Nam
Song Thành Công hỗ trợ tư vấn và báo giá MSX-RDC-17 ADDI-DATA phục vụ nhu cầu thay thế thiết bị, bảo trì và tích hợp hệ thống đo lường, điều khiển công nghiệp.
