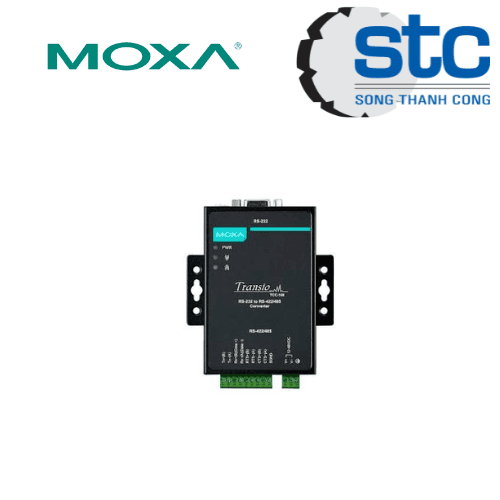

TCC-100I-T Moxa Vietnam – Bộ chuyển đổi RS-232 sang RS-422/485 cách ly quang
TCC-100I-T Moxa là bộ chuyển đổi tín hiệu Serial công nghiệp thuộc dòng TCC-100/100I của Moxa, được thiết kế để chuyển đổi giao tiếp RS-232 sang RS-422/RS-485 trong các hệ thống tự động hóa, điều khiển công nghiệp và truyền thông thiết bị.
Model TCC-100I-T nổi bật với cách ly quang 2 kV, hỗ trợ tốc độ truyền dữ liệu từ 50 bps đến 921,6 kbps và dải nhiệt độ hoạt động rộng -40°C đến 85°C, phù hợp cho các môi trường công nghiệp có điều kiện làm việc khắc nghiệt.
1. Tổng quan & Đặc điểm nổi bật TCC-100I-T Moxa
TCC-100I-T được sử dụng để kết nối các thiết bị có giao tiếp RS-232 với các thiết bị sử dụng RS-422 hoặc RS-485. Thiết bị hỗ trợ cả RS-485 2 dây và 4 dây, giúp tăng tính linh hoạt khi triển khai hệ thống truyền thông công nghiệp.
Đặc biệt, phiên bản TCC-100I-T thuộc nhóm model có cách ly quang 2 kV, giúp giảm ảnh hưởng của chênh lệch điện thế và nhiễu điện giữa các thiết bị kết nối. Model “-T” có dải nhiệt độ hoạt động mở rộng từ -40 đến 85°C, phù hợp với tủ điều khiển, nhà máy và các ứng dụng ngoài điều kiện nhiệt độ tiêu chuẩn.
Đặc điểm nổi bật:
- Chuyển đổi RS-232 sang RS-422/RS-485.
- Hỗ trợ RS-485 2 dây và 4 dây.
- Cách ly quang 2 kV.
- Tốc độ truyền dữ liệu 50 bps đến 921,6 kbps.
- Hỗ trợ ADDC – Automatic Data Direction Control cho RS-485.
- Hỗ trợ điện trở Pull High/Low cho RS-485.
- Hỗ trợ điện trở kết cuối RS-485 120 Ω.
- Nguồn cấp 12 đến 48 VDC.
- Dải nhiệt độ hoạt động -40 đến 85°C.
- Vỏ kim loại chắc chắn.
- Hỗ trợ lắp đặt DIN-rail hoặc treo tường.
- Đầu nối dạng Terminal Block, thuận tiện đấu nối trong tủ điện.
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | TCC-100I-T |
| Hãng sản xuất | Moxa |
| Loại thiết bị | Serial-to-Serial Converter |
| Giao tiếp | RS-232 / RS-422 / RS-485 |
| Số cổng | 2 |
| RS-485 | 2-wire / 4-wire |
| Tốc độ truyền | 50 bps – 921.6 kbps |
| Cách ly | 2 kV |
| Điều khiển hướng RS-485 | ADDC |
| Terminator | N/A / 120 Ω / 120 kΩ |
| Điện áp nguồn | 12 – 48 VDC |
| Dòng vào tối đa | 150 mA |
| Công suất tiêu thụ | Khoảng 150 mA @ 12 VDC |
| Vỏ | Kim loại |
| Kích thước | 67 × 100.4 × 22 mm |
| Trọng lượng | 148 g |
| Cấp bảo vệ | IP30 |
| Nhiệt độ hoạt động | -40 đến 85°C |
| Độ ẩm hoạt động | 5 – 95% RH, không ngưng tụ |
| Lắp đặt | DIN-rail / Wall mounting |
| Bảo vệ quá dòng | Có |
| Bảo hành | 5 năm |
Các thông số trên được đối chiếu từ trang sản phẩm và tài liệu dòng TCC-100/100I của Moxa.
3. Nguyên lý hoạt động của TCC-100I-T
TCC-100I-T hoạt động như một cầu nối giữa các chuẩn truyền thông Serial khác nhau.
Khi thiết bị điều khiển hoặc máy tính sử dụng RS-232 gửi dữ liệu, TCC-100I-T sẽ nhận tín hiệu và chuyển đổi sang chuẩn RS-422 hoặc RS-485 để truyền đến thiết bị ở phía bên kia.
Ngược lại, dữ liệu từ thiết bị RS-422/RS-485 cũng có thể được chuyển đổi về RS-232.
Thiết bị hỗ trợ ADDC – Automatic Data Direction Control, giúp tự động điều khiển hướng truyền dữ liệu khi sử dụng RS-485, giảm nhu cầu cấu hình hoặc điều khiển thủ công.
4. Ưu điểm của TCC-100I-T Moxa
Cách ly quang 2 kV
TCC-100I-T được trang bị khả năng cách ly quang 2 kV, giúp tăng khả năng bảo vệ hệ thống truyền thông trước các vấn đề liên quan đến chênh lệch điện thế và nhiễu trong môi trường công nghiệp.
Làm việc trong môi trường nhiệt độ rộng
Với nhiệt độ hoạt động từ -40 đến 85°C, TCC-100I-T phù hợp với nhiều ứng dụng công nghiệp có nhiệt độ môi trường thay đổi lớn.
Hỗ trợ nhiều chuẩn Serial
Một thiết bị có thể hỗ trợ RS-232, RS-422 và RS-485, giúp thuận tiện khi tích hợp các thiết bị cũ vào hệ thống tự động hóa mới.
Thiết kế công nghiệp
TCC-100I-T sử dụng vỏ kim loại, kích thước nhỏ gọn 67 × 100.4 × 22 mm và có thể lắp DIN-rail hoặc treo tường, phù hợp với không gian bên trong tủ điều khiển.
5. Ứng dụng thực tế
TCC-100I-T Moxa có thể được sử dụng trong nhiều hệ thống tự động hóa và điều khiển công nghiệp như:
- Kết nối PLC với thiết bị RS-485.
- Kết nối máy tính công nghiệp với thiết bị RS-422/RS-485.
- Hệ thống SCADA.
- Hệ thống điều khiển và giám sát công nghiệp.
- Kết nối biến tần và thiết bị điều khiển.
- Kết nối đồng hồ đo và thiết bị đo lường.
- Hệ thống quản lý năng lượng.
- Hệ thống BMS.
- Hệ thống thu thập dữ liệu.
- Máy móc tự động hóa sử dụng giao tiếp Serial.
- Kết nối các thiết bị Modbus RTU.
- Nâng cấp hệ thống truyền thông RS-232 sang RS-485.
6. TCC-100I-T Moxa Việt Nam – Song Thành Công
TCC-100I-T Moxa Vietnam là lựa chọn phù hợp cho các hệ thống cần chuyển đổi giao tiếp RS-232 sang RS-422/RS-485 trong môi trường công nghiệp.
Với thiết kế công nghiệp, cách ly quang 2 kV, hỗ trợ nhiều chuẩn Serial, tốc độ truyền lên đến 921,6 kbps và nhiệt độ hoạt động -40 đến 85°C, TCC-100I-T đáp ứng tốt các yêu cầu về truyền thông và kết nối thiết bị trong hệ thống tự động hóa.
Song Thành Công cung cấp và hỗ trợ tư vấn các thiết bị Moxa tại Việt Nam, bao gồm bộ chuyển đổi Serial, thiết bị chuyển đổi Ethernet, Switch công nghiệp, Serial Device Server và các giải pháp kết nối mạng công nghiệp.
