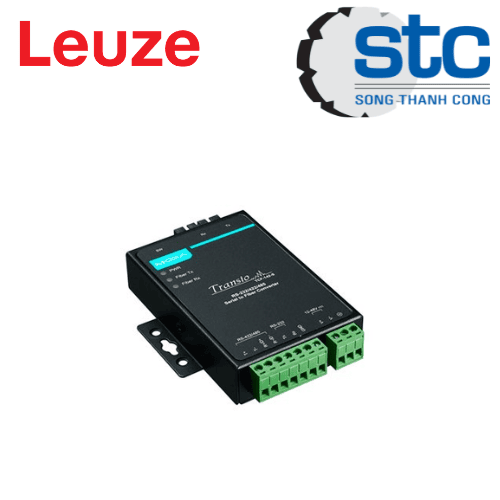

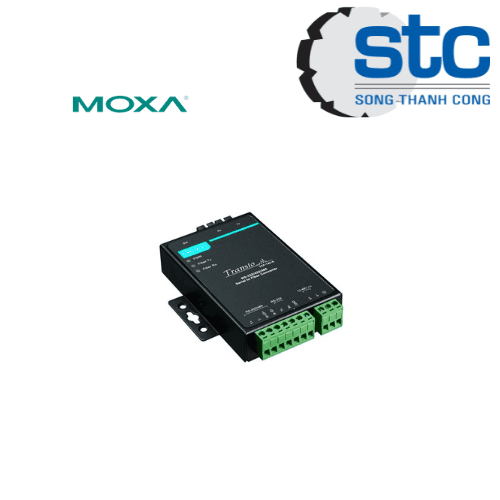

TCF-142-S-SC Moxa – Bộ chuyển đổi RS-232/422/485 sang cáp quang Single-mode

TCF-142-S-SC Moxa là bộ chuyển đổi truyền thông công nghiệp dùng để chuyển đổi tín hiệu RS-232, RS-422 hoặc RS-485 sang cáp quang Single-mode, sử dụng đầu nối SC. Thiết bị thuộc dòng TCF-142 của Moxa, được thiết kế để mở rộng khoảng cách truyền dữ liệu serial lên đến 40 km, đồng thời hạn chế nhiễu điện từ và ảnh hưởng của môi trường công nghiệp.

Theo thông tin từ Moxa, hỗ trợ tốc độ truyền từ 50 bps đến 921,6 kbps, điện áp cấp 12–48 VDC và nhiệt độ hoạt động tiêu chuẩn 0–60°C.

Thiết bị phù hợp cho các hệ thống tự động hóa nhà máy, SCADA, PLC, RTU, hệ thống giám sát và mạng truyền thông công nghiệp cần truyền tín hiệu serial trên khoảng cách xa.

Đặc điểm nổi bật của TCF-142-S-SC Moxa

Chuyển đổi đa dạng giao tiếp Serial

TCF-142-S-SC hỗ trợ ba chuẩn giao tiếp phổ biến:

• RS-232
• RS-422
• RS-485
• RS-485 2 dây và 4 dây
• Tốc độ truyền: 50 bps đến 921.6 kbps
• Hỗ trợ cả các baudrate không tiêu chuẩn.

Thiết bị có thể được cấu hình để sử dụng giao tiếp phù hợp với từng hệ thống điều khiển và thiết bị hiện trường.

Truyền dữ liệu bằng cáp quang Single-mode

Điểm nổi bật là sử dụng Single-mode fiber với đầu nối SC.

Dòng TCF-142-S có thể truyền dữ liệu với khoảng cách điển hình lên đến 40 km, giúp kết nối các thiết bị serial ở khoảng cách lớn mà không cần kéo cáp đồng trực tiếp giữa các khu vực. Moxa cũng thiết kế dòng sản phẩm này để giảm ảnh hưởng của nhiễu điện và các vấn đề liên quan đến truyền tín hiệu trong môi trường công nghiệp.

Hỗ trợ RS-485 với công nghệ ADDC®

TCF-142-S-SC được trang bị ADDC® – Automatic Data Direction Control, giúp tự động điều khiển hướng truyền dữ liệu đối với RS-485.

Điều này giúp đơn giản hóa việc cấu hình hệ thống RS-485 và hạn chế nhu cầu sử dụng tín hiệu handshake riêng để điều khiển hướng truyền.

Hỗ trợ truyền Point-to-Point và Ring

TCF-142 Series hỗ trợ hai phương thức truyền:

• Point-to-Point: kết nối hai thiết bị hoặc hai khu vực thông qua cáp quang.
• Fiber Ring: xây dựng mạng vòng bằng cáp quang, phù hợp với các hệ thống yêu cầu tăng khả năng duy trì kết nối khi xảy ra sự cố trên đường truyền.

Theo tài liệu Moxa, hệ thống TCF-142 có thể xây dựng vòng quang với tổng chu vi lên đến 100 km.

Thông số kỹ thuật TCF-142-S-SC Moxa

Các thông số trên được tổng hợp từ trang sản phẩm và tài liệu kỹ thuật của Moxa.

Nguyên lý hoạt động

TCF-142-S-SC hoạt động như một cầu nối giữa mạng truyền thông Serial và mạng cáp quang.

Ví dụ, trong một hệ thống nhà máy, PLC hoặc thiết bị đo có giao tiếp RS-485 được kết nối vào TCF-142-S-SC. Bộ chuyển đổi nhận dữ liệu điện từ cổng RS-485, chuyển đổi thành tín hiệu quang và truyền qua cáp Single-mode.

Ở đầu bên kia, một bộ TCF-142 tương ứng sẽ nhận tín hiệu quang và chuyển đổi trở lại thành tín hiệu RS-485 để đưa đến PLC, máy tính, HMI hoặc thiết bị điều khiển.

Sơ đồ kết nối ví dụ:

PLC / RTU / Thiết bị đo → RS-485 → TCF-142-S-SC → Cáp quang Single-mode → TCF-142-S-SC → RS-485 → SCADA / PLC / Máy tính

Nhờ phương thức truyền bằng cáp quang, hệ thống có thể mở rộng khoảng cách truyền và giảm ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp.

Ứng dụng của TCF-142-S-SC Moxa

Có thể được sử dụng trong nhiều hệ thống tự động hóa và truyền thông công nghiệp như:

• Kết nối PLC với PLC ở khoảng cách xa.
• Kết nối PLC với hệ thống SCADA.
• Kết nối RTU với trung tâm điều khiển.
• Truyền dữ liệu Modbus RTU qua đường truyền cáp quang.
• Kết nối các thiết bị đo lường có RS-232/422/485.
• Hệ thống điều khiển và giám sát trong nhà máy.
• Hệ thống điện và trạm biến áp.
• Nhà máy sản xuất và dây chuyền tự động hóa.
• Hệ thống xử lý nước và nước thải.
• Hệ thống dầu khí, năng lượng và cơ sở hạ tầng.
• Các khu vực có khoảng cách truyền xa hoặc nhiều nhiễu điện từ.

Ưu điểm khi sử dụng

Truyền xa

Với Single-mode fiber, TCF-142-S-SC có khả năng truyền dữ liệu điển hình lên đến 40 km, phù hợp với các hệ thống cần kết nối giữa những khu vực cách xa nhau.

Giảm nhiễu tín hiệu

Cáp quang không truyền tín hiệu bằng dòng điện như cáp đồng, do đó phù hợp với môi trường có nhiều nhiễu điện từ từ động cơ, biến tần, tủ điện và thiết bị công suất.

Hỗ trợ nhiều chuẩn Serial

Một thiết bị có thể đáp ứng RS-232, RS-422 và RS-485, giúp TCF-142-S-SC linh hoạt khi tích hợp với các thiết bị tự động hóa khác nhau.

Thiết kế công nghiệp

Thiết bị có vỏ kim loại, kích thước nhỏ gọn và nguồn cấp 12–48 VDC, phù hợp triển khai trong các hệ thống điều khiển công nghiệp. Moxa công bố mức bảo hành 5 năm cho dòng TCF-142.

TCF-142-S-SC khác gì TCF-142-M-SC?

Hai model có cùng kiểu đầu nối SC nhưng sử dụng hai loại cáp quang khác nhau:

Vì vậy, nếu hệ thống yêu cầu khoảng cách truyền xa và hạ tầng sử dụng Single-mode fiber, TCF-142-S-SC là lựa chọn phù hợp hơn.

TCF-142-S-SC-T – phiên bản nhiệt độ rộng

Ngoài TCF-142-S-SC tiêu chuẩn, Moxa còn cung cấp TCF-142-S-SC-T, sử dụng Single-mode fiber và đầu nối SC nhưng có dải nhiệt độ hoạt động rộng -40 đến 75°C.

Do đó, khi lựa chọn thiết bị cần kiểm tra nhiệt độ môi trường thực tế để chọn đúng phiên bản tiêu chuẩn hoặc phiên bản nhiệt độ rộng.
